Сетевой приборный ввод на корпусе: варианты с выключателем, предохранителем и EMI-фильтром

Определения и термины сетевого приборного ввода:

Приборный ввод (appliance inlet) — узел на корпусе устройства, обеспечивающий подключение шнура питания в сборе (cord set) через приборный соединитель IEC 60320 (например, C14, C8 и т. п.).
Сетевой вводной модуль (inlet module) — исполнение, где в одном корпусе совмещены приборный ввод и дополнительные функции: выключатель, держатель предохранителя, фильтр помех.
EMI-фильтр (EMI filter) — фильтр электромагнитных помех на входе питания, как правило, с элементами X/Y и дросселем (common-mode choke).
Предохранитель (fuse) — элемент защиты от сверхтока; в модуле часто используется держатель с заменяемой вставкой.

Задачи сетевого ввода

Сетевой ввод должен обеспечивать:

механическую стыковку с шнуром питания в сборе (cord set) по выбранному стандарту (IEC 60320);
электрическое присоединение проводников фаза (L, line), нейтраль (N, neutral) и при необходимости защитное заземление (PE, protective earth);
защиту от повреждений при эксплуатации (натяжение кабеля, вибрация, сервис);
выполнение требований безопасности и электромагнитной совместимости.

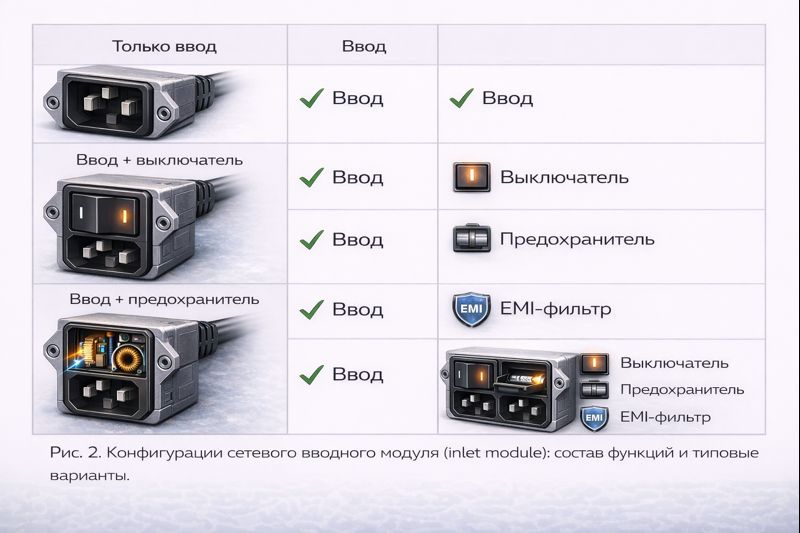

Основные варианты исполнения

Приборный ввод без дополнительных функций

Состав: только разъём IEC 60320 на панели (например, C14 (appliance inlet)).

Применение:

когда выключатель/предохранитель/фильтр реализованы отдельно на плате или в другом модуле;
когда требуется минимальная стоимость и упрощённая механика панели.

Особенности:

требования к внутренней разводке и креплению проводов полностью остаются на конструкции устройства;
предохранитель и фильтр должны быть предусмотрены отдельными узлами, если они нужны по требованиям.

Приборный ввод + выключатель (switch)

Состав: приборный ввод + сетевой выключатель (switch), обычно клавишный.

Ключевые вопросы проектирования:

полюсность выключателя: однополюсный (разрывает один проводник) или двухполюсный (разрывает L и N);
какой проводник разрывается: для однополюсного разрыва важно, чтобы выключатель разрывал L (line) при корректной ориентации сети;
механический ресурс и допустимый ток выключателя.

Практическое замечание: при использовании соединителей без механической поляризации ориентация L/N относительно устройства может быть неопределённой. В таких случаях однополюсный разрыв L должен оцениваться с учётом реальной схемы питания и нормативных требований к изделию.

Приборный ввод + держатель предохранителя

Состав: приборный ввод + держатель предохранителя (часто 5×20 мм или 6.3×32 мм, в зависимости от региона и класса изделия).

Вопросы выбора:

тип предохранителя: быстродействующий (fast-acting) или замедленный (time-lag/slow-blow) — определяется пусковыми токами (inrush) импульсных БП;
номинал: выбирается по входному току с учётом допусков сети, коэффициента мощности и пусковых режимов;
расположение в цепи: как правило, предохранитель устанавливают в цепи L (line).

Ошибки, которые встречаются часто:

установка номинала “впритык” без учёта inrush → ложные срабатывания;
предохранитель в N вместо L без обоснования → некорректная логика отключения относительно опасных частей;
использование предохранителя неподходящего класса отключающей способности для конкретного сценария.

Приборный ввод + EMI-фильтр

Состав: приборный ввод + фильтр электромагнитных помех в одном корпусе или в непосредственной близости.

Типовая структура EMI-фильтра:

X-конденсатор (X capacitor) между L и N;
Y-конденсаторы (Y capacitors) между L/PE и N/PE (для класса I) или эквивалентные решения для класса II;
дроссель общего режима (common-mode choke).

Ключевые вопросы:

ток утечки через Y-конденсаторы — ограничивается требованиями безопасности;
присоединение PE и качество контакта заземления — критично для эффективности фильтра и безопасности;

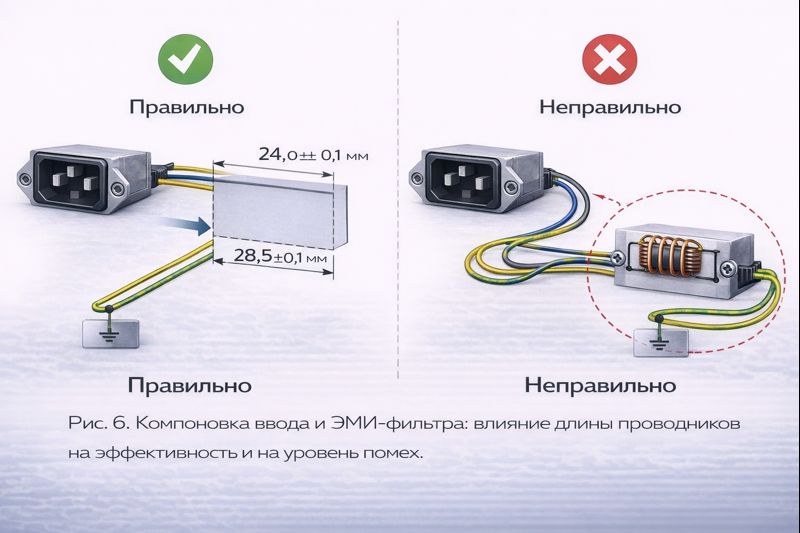

компоновка: фильтр должен находиться у точки входа, иначе часть проводников внутри корпуса становится антенной, и эффективность резко снижается.

Комбинированные модули: ввод + выключатель + предохранитель + EMI-фильтр

Это наиболее “самодостаточное” исполнение. Выбирается, когда требуется:

компактная реализация входного узла;
повторяемость при производстве (один модуль вместо нескольких деталей);
упрощение сервисных операций (доступ к предохранителю с панели).

Проверки при выборе:

соответствие суммарному току и температурному режиму;

соответствие по механике панели и способу крепления;

условия доступа к предохранителю (крышка/кассета) и защита от самопроизвольного открытия.

Монтаж в панели сетевого приборного ввода

Крепление модуля

Распространённые варианты:

защёлкиваемое крепление (snap-in);
фланцевое крепление под винт (screw-mount / flange).

Проверки:

размеры выреза панели;
допустимая толщина панели;
устойчивость к люфту при многократных подключениях.

Разгрузка кабеля

Сетевой ввод не должен воспринимать нагрузки от массы и рывков кабеля. Решения:

правильная ориентация ввода;
отдельный зажим/скоба кабеля внутри корпуса (если кабель идёт дальше, не как cord set);
укладка кабеля с заданным радиусом изгиба.

Электрические требования: L/N/PE, зазоры и тепловой режим

Маркировка и однозначность L/N/PE на изделии и в документации.

Присоединение PE (для класса I): низкое сопротивление, надёжный контакт, защита от самоотвинчивания (если болтовое соединение).
Зазоры и пути утечки : особенно критично при размещении фильтра и соединений вблизи панели.
Тепловой режим: модуль с фильтром и выключателем создаёт локальную плотность элементов; требуется оценка температуры при длительной нагрузке.

Типовые проблемы и диагностика

Нагрев ввода

Причины:

рост контактного сопротивления в разъёме IEC 60320;
ослабление клеммных соединений внутри модуля;
недостаточный дерейтинг по току при повышенной температуре.

Диагностика:

термоконтроль при длительной нагрузке;
проверка посадки соединителя;
контроль момента затяжки (если применимо).

Ложные срабатывания предохранителя

Причины:

неправильно выбранная характеристика предохранителя;
номинал без запаса по пиковым режимам.

Снижение эффективности EMI-фильтра

Причины:

фильтр установлен далеко от точки входа;
длинные проводники до фильтра;
некорректное присоединение PE или высокая индуктивность проводника PE.

Чек-лист выбора конфигурации ввода

Выбран тип разъёма IEC 60320 (например, C14) и подтверждён режим по току/температуре.
Определено, нужен ли выключатель и какой (однополюсный/двухполюсный).
Определена необходимость предохранителя и выбран тип (fast/time-lag) по inrush.
Определена необходимость EMI-фильтра и допустимый ток утечки (leakage current).
Подтверждены размеры панели (panel cut-out), способ крепления и отсутствие люфта.
Организовано присоединение PE (для класса I) и выполнены требования по зазорам/путям утечки.
Выполнена проверка теплового режима на длительной нагрузке.
