Коаксиальный разъём питания (DC barrel): типоразмеры, измерение и совместимость (включая 5.5×2.1 и 5.5×2.5)
Коаксиальный разъём питания (DC barrel) — распространённый интерфейс для подачи постоянного напряжения от внешнего блока питания: роутеры, небольшие мониторы, контроллеры, аудиоустройства и часть бытовой электроники. Основная причина ошибок при подборе — механическая «похожесть» штекеров при несовпадении внутренних размеров. Для корректного выбора требуется фиксировать типоразмер (OD×ID), учитывать длину штекера и подтверждать электрические параметры (напряжение, ток, полярность).
Определение и состав соединения

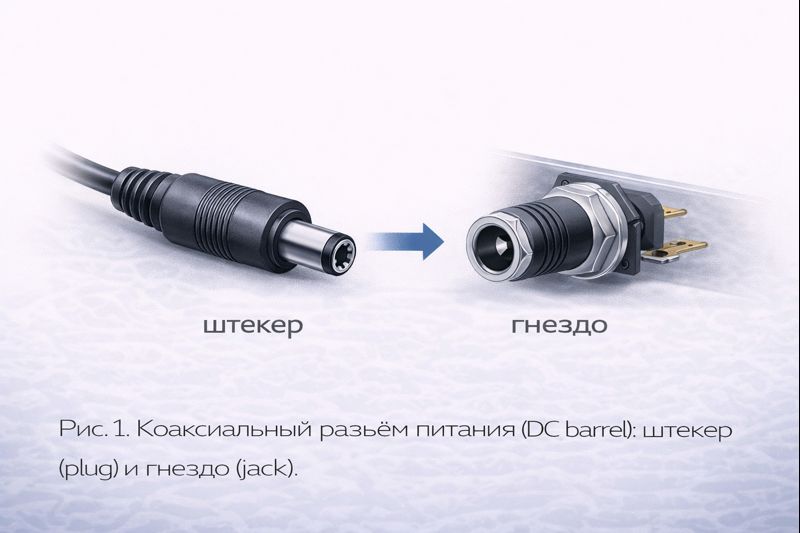

Коаксиальный разъём питания (DC barrel) — разъём для подачи постоянного напряжения, выполненный в виде цилиндрической пары «штекер–гнездо».
- Штекер (plug) — обычно на кабеле блока питания.
- Гнездо (jack) — на устройстве (панельное или платное исполнение).
Типовая электрическая схема: один контакт — центральный, второй — наружная цилиндрическая оболочка. Назначение контактов (плюс/минус) определяется конкретным устройством.
-%201%20%D0%BA%D0%B0%D1%80%D1%82%D0%B8%D0%BD%D0%BA%D0%B0.webp?w=3840)
Типоразмер разъема DC barrel : какие параметры задают совместимость
-%202%20%D0%BA%D0%B0%D1%80%D1%82%D0%B8%D0%BD%D0%BA%D0%B0.webp?w=3840)

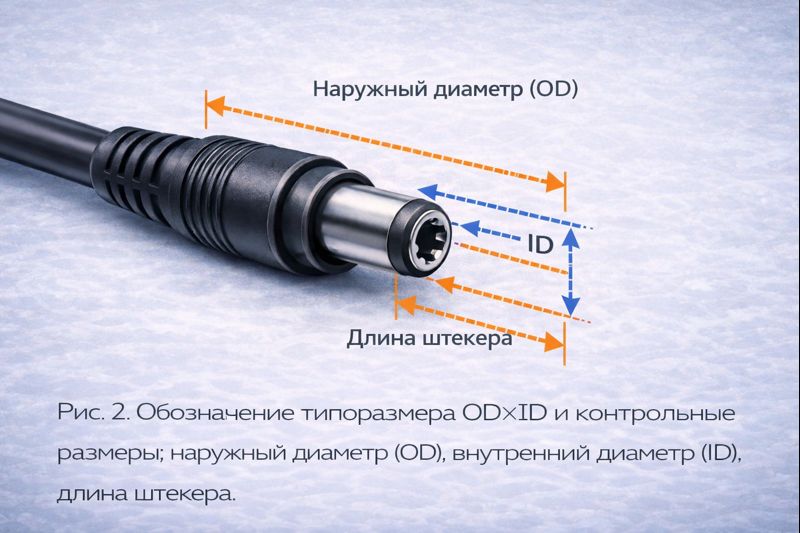

Типоразмер коаксиального разъёма питания (DC barrel) обычно задаётся как OD×ID, например 5.5×2.1 мм:
- Наружный диаметр (outer diameter, OD) — внешний диаметр штекера. Он определяет посадку по наружной втулке гнезда и качество контакта по наружной оболочке. При меньшем OD появляется люфт и ухудшается контакт; при большем OD вставка невозможна либо приводит к повреждению гнезда.
- Внутренний диаметр (inner diameter, ID) — диаметр отверстия штекера под центральный контакт гнезда. Этот параметр определяет контактное усилие по центральному контакту. При несовпадении ID штекер либо не вставляется (слишком малый ID), либо вставляется с недостаточным прижимом (слишком большой ID), что повышает переходное сопротивление (contact resistance) и увеличивает нагрев.
Кроме OD и ID на совместимость влияет длина и геометрия рабочей части:
- Длина штекера (plug length) критична для гнёзд с утопленной контактной зоной (“глубоких”): при недостаточной длине штекер может механически вставиться, но центральный контакт не достигает рабочей зоны или контакт получается неполным.
- Форма носика и плеча (tip geometry / shoulder), а также наличие изоляционной втулки ограничивают глубину вставки и влияют на то, формируется ли контактное усилие в расчётной зоне.
- Допуски (tolerances) разных производителей могут превращать “пограничные” сочетания в нестабильные даже при совпадении номинальных размеров.
Таким образом, механическая совместимость определяется не только совпадением наружного диаметра (OD) и внутреннего диаметра (ID), но и тем, что штекер входит до упора и формирует достаточное контактное усилие по центральному контакту и по наружной оболочке.
Разъёмы(DC barrel) 5.5×2.1 и 5.5×2.5: различия по внутреннему диаметру и посадке
-%203%20%D0%BA%D0%B0%D1%80%D1%82%D0%B8%D0%BD%D0%BA%D0%B0.webp?w=3840)

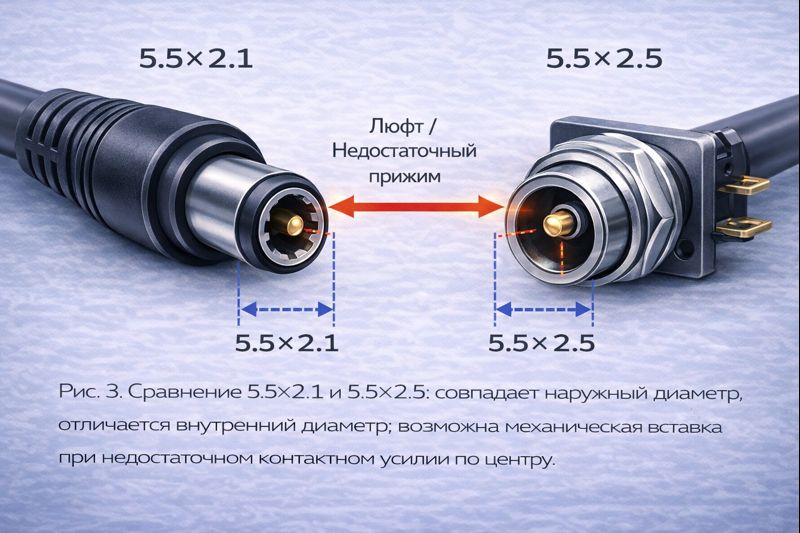

У размеров 5.5×2.1 и 5.5×2.5 совпадает наружный диаметр (outer diameter, OD) = 5.5 мм, поэтому визуально и “на ощупь” они часто воспринимаются как одинаковые. Несовместимость задаёт внутренний диаметр (inner diameter, ID), то есть геометрия зоны, где формируется контакт по центру. В коаксиальном разъёме именно центральный контакт определяет устойчивость соединения: при недостаточном контактном усилии растёт переходное сопротивление (contact resistance) и, как следствие, нагрев.
Штекер 5.5×2.5 → гнездо 5.5×2.1
В большинстве случаев штекер 5.5×2.5 не устанавливается в гнездо 5.5×2.1. Причина — несоответствие геометрии центральной части: гнездо 5.5×2.1 рассчитано на меньший “калибр” посадки, и штекер с ID=2.5 мм упирается в центральный контакт или направляющую часть гнезда.
Практические последствия попыток “додавить”:
- деформация центрального контакта гнезда (потеря упругости, изменение геометрии);
- повреждение изолятора внутри гнезда;
- последующие проблемы даже с правильным штекером 5.5×2.1: люфт, нестабильность, нагрев.
Рекомендуемая трактовка для справочника: если 5.5×2.5 не входит — это нормальное поведение, попытки принудительной установки считаются эксплуатационным повреждением.
Штекер 5.5×2.1 → гнездо 5.5×2.5
Обратное сочетание встречается чаще: штекер 5.5×2.1 физически вставляется в гнездо 5.5×2.5, потому что центральная часть гнезда рассчитана на больший ID и не препятствует вставке. Однако механическая вставка не означает корректного контакта.
Типовая проблема — недостаточное контактное усилие по центральному контакту. Центральный контакт в гнезде 5.5×2.5 рассчитан на другую геометрию штекера; при использовании 5.5×2.1 площадь контакта и прижим могут оказаться ниже расчётных.
Типовые последствия:
- нестабильность питания при касании кабеля или вибрации (кратковременные разрывы контакта);
- локальный нагрев в зоне гнезда из-за роста переходного сопротивления (contact resistance) при рабочем токе;
- ускоренная деградация контактной пары: потеря упругости контактного элемента гнезда, потемнение/подплавление пластика, дальнейшее увеличение сопротивления.
Как измерять типоразмер правильно для коаксиального разъема
Инструмент
Корректный инструмент — штангенциркуль. Для большинства задач достаточно точности 0.1 мм; при спорных размерах (например, 2.1 vs 2.5 мм) предпочтительна точность 0.05 мм. Измерения выполняют по металлическим поверхностям штекера без усилия, чтобы не деформировать детали и не получить завышенные значения.
Измерения штекера
Измерения выполняют на рабочей части штекера:
- Наружный диаметр (outer diameter, OD) — измеряется по внешней цилиндрической поверхности в зоне контакта. Для контроля полезно сделать 2–3 измерения по окружности (поворотом штекера): это позволяет заметить овальность или износ.
- Внутренний диаметр (inner diameter, ID) — измеряется по внутреннему отверстию. Важно измерять именно отверстие в металлической части, а не по фаске или пластиковой вставке. При наличии фаски измерение выполняют чуть глубже, где диаметр стабилен.
- Длина штекера (plug length) — измеряется от торца металлической части до опорной поверхности корпуса штекера (место, которое упирается в панель/корпус гнезда). Этот параметр определяет, достигает ли штекер рабочей зоны контакта в “глубоком” гнезде.
- Форма рабочей части (tip geometry) — фиксируется как конструктивный признак: наличие ступеньки, изоляционной втулки, удлинённого носика. Эти элементы могут ограничивать глубину вставки и менять фактическую контактную зону даже при совпадении OD/ID.
Практический критерий: если OD/ID совпали, но длина или профиль отличается, механическая вставка возможна без корректного контакта.
Измерения гнезда
Прямое измерение центрального контакта гнезда часто затруднено из-за утопленной конструкции и упругих контактных элементов. Для идентификации применяют:
- Идентификацию по документации/маркировке устройства, гнезда или блока питания. При наличии — это предпочтительный способ, так как даёт номинальный типоразмер и иногда указывает допустимый ток.
Контроль посадки заведомо корректным штекером с известным типоразмером. Проверка включает: вставку до упора, отсутствие радиального люфта, стабильность питания при лёгком перемещении кабеля, отсутствие локального нагрева при нагрузке.
Механическая совместимость и признаки корректной посадки
Признаки корректной посадки:
- штекер входит до упора без перекоса;
- отсутствует выраженный радиальный люфт;
- при лёгком перемещении кабеля питание не прерывается;
- при длительной нагрузке не наблюдается локального перегрева в зоне гнезда.
Признаки несоответствия:
- заметный люфт штекера;
- вставка не доходит до упора без причины;
- нестабильность питания при касании кабеля;
- нагрев в зоне гнезда при умеренной нагрузке.
-%204%20%D0%BA%D0%B0%D1%80%D1%82%D0%B8%D0%BD%D0%BA%D0%B0.webp?w=3840)
Электрическая совместимость: что проверить отдельно от механики
-%205%20%D0%BA%D0%B0%D1%80%D1%82%D0%B8%D0%BD%D0%BA%D0%B0.webp?w=3840)
Даже при полной механической совместимости требуется проверка:
- Напряжение (voltage) — соответствует требуемому для устройства.
- Ток (current) — блок питания обеспечивает рабочий ток с запасом.

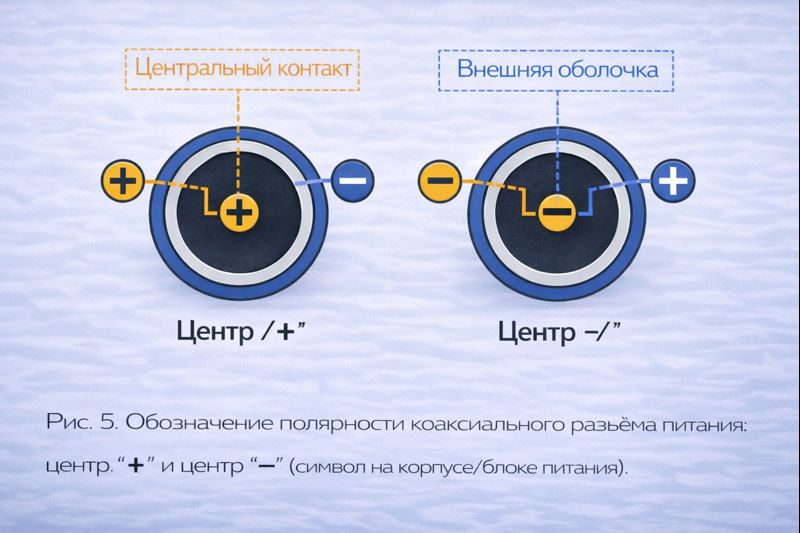

- Полярность (polarity) — центр “+” или центр “−” определяется устройством.
- Пульсации (ripple) и просадка под нагрузкой — критичны для чувствительной электроники.
Типовые ошибки подбора
- Подбор “по внешнему виду” без измерений OD/ID.
- Использование принципа “вставилось — значит подходит”.
- Игнорирование длины штекера при глубоких гнёздах.
- Неверная полярность.
- Работа на пределе по току без контроля температуры.
Проверка совместимости: порядок действий
- Определить параметры устройства: напряжение, ток, полярность.
- Измерить OD/ID и длину штекера штангенциркулем.
- Проверить посадку: вставка до упора, отсутствие люфта.
- Выполнить нагрузочную проверку и контроль температуры в зоне гнезда.
- При признаках нестабильности или нагрева — подобрать корректный типоразмер.
