Разъём IEC C13/C14 (“компьютерный”): применение, ток, нагрев, ресурс
Определение и состав пары

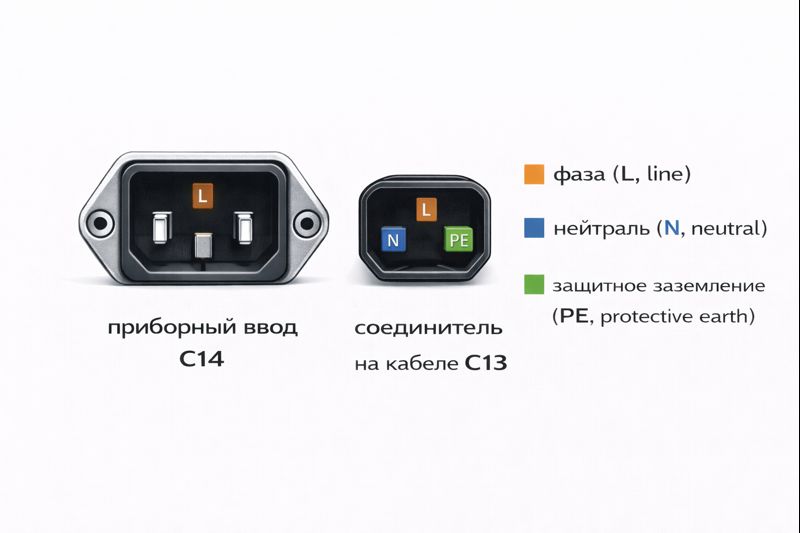

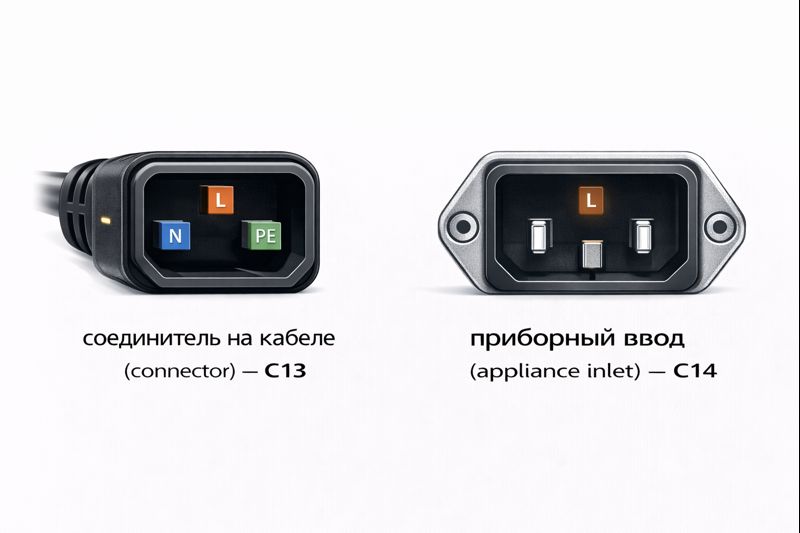

C13 — соединитель на кабеле (connector), устанавливается на шнуре питания в сборе (cord set).
C14 — приборный ввод (appliance inlet), устанавливается на корпусе оборудования.
Пара относится к IEC 60320 и применяется для питания однофазных устройств переменного тока. Конструктивно это соединение без штатной фиксации (non-locking): удержание обеспечивается силой трения и геометрией корпуса разъёма.
%20%D0%BF%D1%80%D0%B8%D0%BC%D0%B5%D0%BD%D0%B5%D0%BD%D0%B8%D0%B5,%20%D1%82%D0%BE%D0%BA,%20%D0%BD%D0%B0%D0%B3%D1%80%D0%B5%D0%B2,%20%D1%80%D0%B5%D1%81%D1%83%D1%80%D1%81%20-%201%20%D0%9A%D0%90%D0%A0%D0%A2%D0%98%D0%9D%D0%9A%D0%90.webp?w=3840)
Применение разъема IEC C13/C14
Типовая область применения C13/C14 — оборудование с сетевым питанием, где требуется сменный шнур:
- ИТ и офисная техника: системные блоки, мониторы, принтеры, ИБП (UPS);
- лабораторные и измерительные приборы малой/средней мощности;
- аудио/видео оборудование, стойки, коммутаторы, роутеры (в зависимости от мощности);
- промышленная автоматика в “лёгком” исполнении (внутри помещений), при условии корректного выбора по току/температуре.
Если оборудование рассчитано на повышенные токи или нагрев в зоне ввода, обычно переходят на другие семейства (например, более токовые варианты типа C19/C20 либо “горячие” варианты IEC, где требуется повышенный температурный класс).
Номинальные параметры разъема IEC C13/C14
Для C13/C14 в IEC 60320 используется номинальная нагрузка, которая задаётся условиями испытаний. В реальной эксплуатации на допустимый ток влияют:
- температура воздуха вокруг ввода и внутри корпуса;
- качество контактов (прижим, покрытие, чистота);
- количество циклов соединения;
- механические нагрузки на кабель (выдёргивание, перегиб);
- сечение проводников шнура (cord set) и качество оконцевания.
Практическое правило подбора: не планировать длительную работу на верхнем номинале без оценки нагрева в конкретной компоновке.
%20%D0%BF%D1%80%D0%B8%D0%BC%D0%B5%D0%BD%D0%B5%D0%BD%D0%B8%D0%B5,%20%D1%82%D0%BE%D0%BA,%20%D0%BD%D0%B0%D0%B3%D1%80%D0%B5%D0%B2,%20%D1%80%D0%B5%D1%81%D1%83%D1%80%D1%81%20-%202%20%D0%9A%D0%90%D0%A0%D0%A2%D0%98%D0%9D%D0%9A%D0%90.webp?w=3840)
Нагрев разъема IEC C13/C14: физика и диагностика
Причина нагрева
Нагрев в узле C13/C14 почти всегда связан с ростом контактного сопротивления (contact resistance). Тепловыделение описывается зависимостью вида I²R: при увеличении тока нагрев растёт квадратично.
Контактное сопротивление растёт при:
- износе контактных поверхностей;
- загрязнении и окислении;
- ослаблении контактного прижима (деформация, низкое качество разъёма);
- неполном вставлении соединителя;
- микроподвижках из-за вибрации или натяжения кабеля.
Как проверять нагрев корректно
- Термоконтроль (IR-камера / термопара): измерять температуру корпуса разъёма и близлежащих участков кабеля при установившейся нагрузке.
- Падение напряжения: измерить падение напряжения на соединении при заданном токе (метод для тех случаев, когда термоконтроль затруднён). Рост падения напряжения при той же нагрузке — индикатор ухудшения контакта.
- Осмотр и механика: люфт, неплотная посадка, следы потемнения/подплавления пластика, изменение жёсткости вставки.
Типовые неисправности:
- локальное подплавление корпуса C13 на кабеле при длительном токе и ослабленном контакте;
- периодические отключения при касании кабеля (потеря прижима, микроподвижки);
- нагрев на стороне C14 из-за деградации контактных лепестков или плохого подключения внутри устройства.
Ресурс и ухудшение контакта
Ресурс C13/C14 определяется производителем и зависит от:
- материала и покрытия контактов (обычно никель/олово и т.п.);
- усилия прижима контактных элементов;
- качества пластика и стабильности геометрии корпуса;
- условий эксплуатации (температура, пыль, влажность, вибрация);
- режима коммутации.
Фактор, ускоряющий деградацию: отключение/подключение под нагрузкой (hot unplug / hot plug). При нагрузке возможны искрение и эрозия контактных поверхностей, что увеличивает контактное сопротивление и, как следствие, нагрев.
Практические рекомендации по выбору и применению
Применение C13/C14:
- токи и тепловой режим заведомо укладываются в допустимые, есть запас по дерейтингу;
- ввод расположен в зоне с умеренной температурой;
- кабель не испытывает постоянного натяжения/перегиба;
- не требуется фиксация соединителя.
Когда лучше выбрать другое решение:
- длительная работа при высоких токах и/или повышенной температуре в зоне ввода;
- частые циклы подключения/отключения;
- наличие вибрации или риск выдёргивания;
- критичность непрерывности питания.
В этих случаях рассматривают:
- более токовые семейства IEC (например, C19/C20 по задаче);
- исполнения с удержанием кабеля (кабельный фиксатор, скобы, зажимы);
- альтернативные промышленные разъёмы с фиксацией (если условия требуют).
Монтаж и компоновка
- обеспечить разгрузку кабеля (strain relief): кабель не должен нагружать разъём на изгиб и вырыв;
- исключить перегиб кабеля у корпуса (особенно у литых вилок C13);

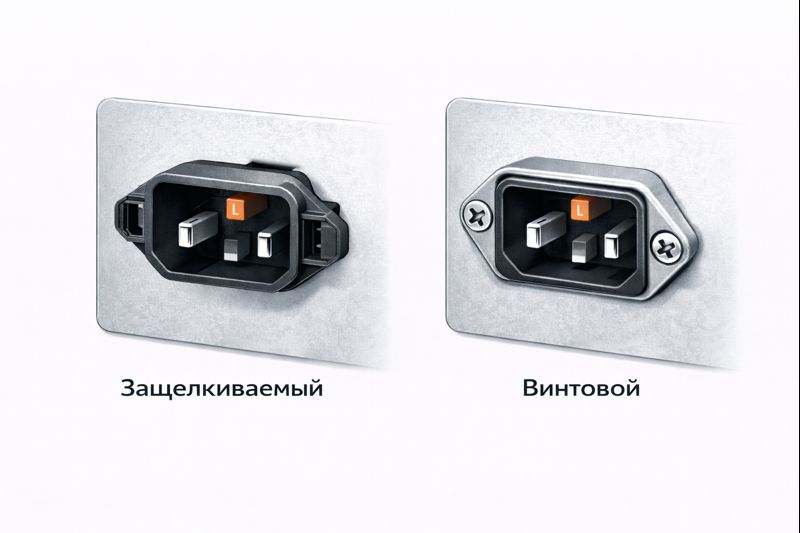

- при панельном вводе C14 обеспечить корректное крепление, отсутствие люфта в панели;
- внутри корпуса обеспечить достаточное сечение проводников и надёжное присоединение к C14.
