IEC C7/C8 (“восьмёрка”): поляризованный/неполяризованный, ограничения по мощности

Определение и состав пары IEC C7/C8

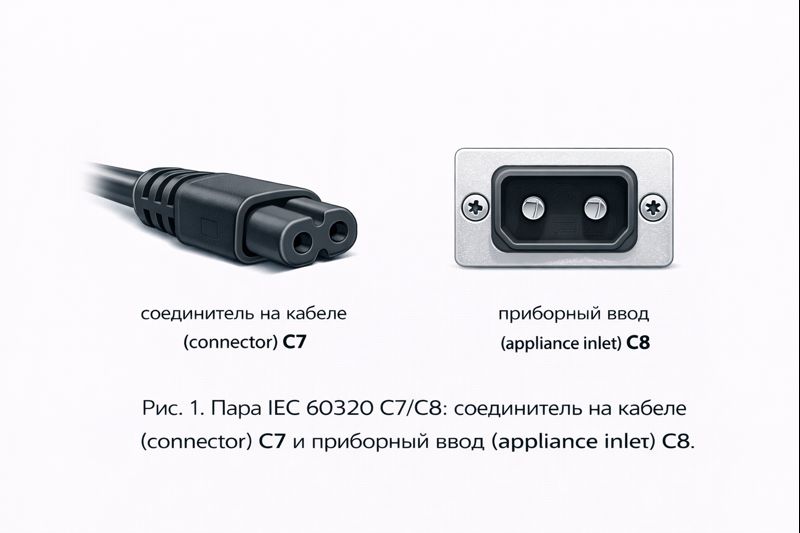

C7 — соединитель на кабеле (connector), установленный на шнуре питания в сборе (cord set).
C8 — приборный ввод (appliance inlet) на корпусе устройства.

Пара относится к IEC 60320 и используется для питания однофазных устройств переменного тока. Конструктивно это соединение без штатной фиксации (non-locking).

Где используется разъем IEC C7/C8

C7/C8 применяется в оборудовании с относительно небольшой потребляемой мощностью, типично в устройствах без защитного заземления (PE, protective earth):

блоки питания малой и средней мощности (внешние адаптеры);
ТВ-приставки, медиаплееры, часть аудиоаппаратуры;
зарядные устройства, бытовая электроника.

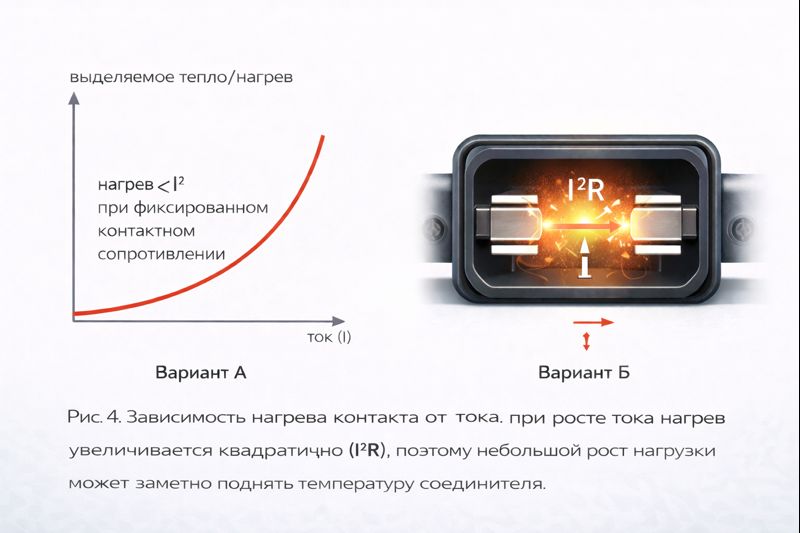

Критерий применения на практике — не “тип устройства”, а режим нагрузки: длительная работа близко к пределам по току и при повышенной температуре в зоне ввода увеличивает риск ухудшения контакта и локального нагрева.

Неполяризованный и поляризованный варианты IEC C7/C8

Неполяризованный C7/C8 (non-polarized)

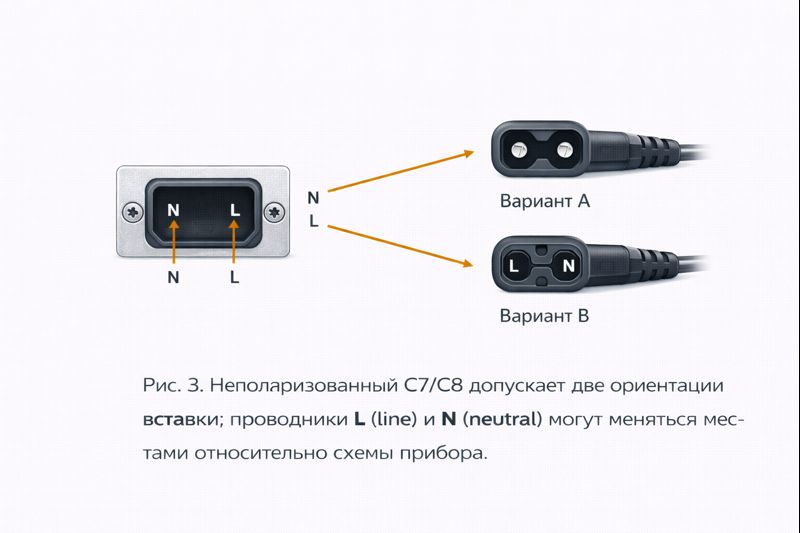

Неполяризованный вариант симметричен: соединитель C7 можно вставить в C8 в двух ориентациях. В результате проводники фаза (L, line) и нейтраль (N, neutral) могут меняться местами относительно внутренней схемы устройства.

В большинстве устройств класса II это допустимо: вход обычно реализован так, чтобы корректно работать при любой ориентации L/N.

Поляризованный C7/C8 (polarized)

Поляризованный вариант имеет асимметрию корпуса, из-за чего вставка возможна только в одном положении. Это фиксирует соответствие L и N относительно прибора.

Практический смысл поляризации:

обеспечить однозначное включение однополюсного выключателя/предохранителя по заданному проводнику;
согласовать конструкцию сетевого фильтра/схемы коммутации с определённой ориентацией L/N;
выполнить требования конкретного изделия по безопасности и электромагнитной совместимости.

Правило совместимости:

если приборный ввод C8 поляризованный, требуется соответствующий C7 поляризованный на шнуре питания в сборе. Неполяризованный C7 может не подойти механически.

Обратная ситуация: поляризованный C7 не гарантированно подходит к неполяризованному C8, так как асимметрия корпуса может ограничить вставку.

Ограничения по мощности и токовая нагрузка для разъема IEC C7/C8

C7/C8 применяется в диапазоне нагрузок, где:

токи стабильные;
нагрев контакта при нормальном состоянии не выходит за допустимые пределы;
корпус разъёма и провод шнура соответствуют режиму работы.

Ограничения по мощности формулируют через ток: мощность определяется как P ≈ U × I (для сетевых нагрузок без учёта коэффициента мощности). Для оценки выбирают худший случай по напряжению. Далее вводится запас по нагреву из-за температуры и качества контакта.

Ключевая практическая ошибка: оценка только по “мощности устройства”, без учёта:

пускового тока импульсных блоков питания;
длительного режима нагрузки (24/7);
температуры внутри корпуса рядом с вводом;
деградации контакта от циклов и механических воздействий.

Типовые проблемы эксплуатации разъема IEC C7/C8

Локальный нагрев

Основная причина — рост контактного сопротивления (contact resistance). Типовые источники:

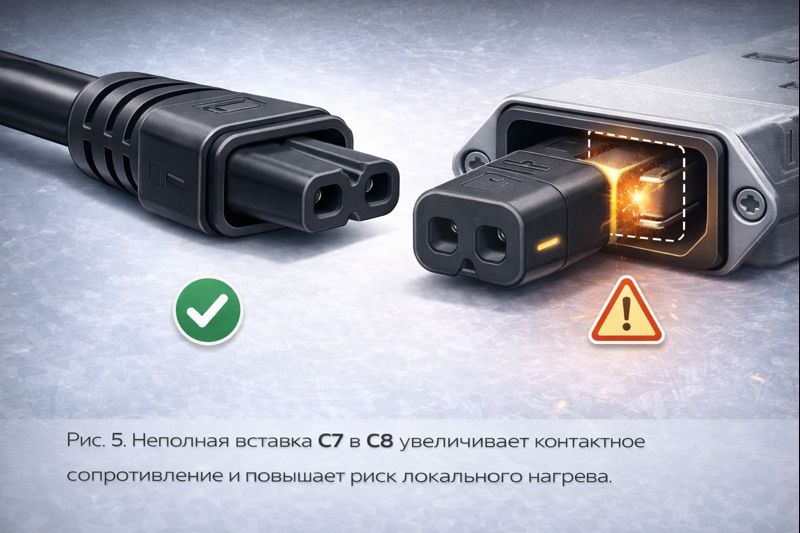

неполное вставление;
износ контактных элементов C8;
загрязнение/окисление;
слабый контакт из-за низкого качества соединителя на кабеле.

Диагностика:

термоконтроль (IR-камера/термопара) при установившейся нагрузке;
проверка люфта соединителя;
контроль падения напряжения на соединении при заданном токе.

Нестабильный контакт

Проявляется как кратковременные отключения при касании кабеля. Причины:

механический износ C8;
неплотная посадка C7;
перегиб кабеля у корпуса соединителя и повреждение жил.

Поляризация и сценарии “работает, но неправильно”

При замене шнура на неполяризованный (если он вообще механически подходит) возможно изменение ориентации L/N относительно внутренней схемы. Если в устройстве однополюсный выключатель/предохранитель рассчитан на разрыв определённого проводника, результат может быть нежелательным с точки зрения логики защиты и обслуживания.

Рекомендации по выбору и применению разъема IEC C7/C8

Определить тип ввода C8: поляризованный или неполяризованный.
Согласовать шнур питания в сборе: тип C7 должен соответствовать типу C8.
Оценить ток и тепловой режим: длительная нагрузка, температура в зоне ввода, пусковые токи.
Проверить качество исполнения: плотность посадки, отсутствие люфта, качество литья и кабельного ввода.
Исключить натяжение и перегиб: обеспечить разгрузку кабеля и нормальный радиус изгиба.

Чек-лист для разъема IEC C7/C8

C7 — соединитель на кабеле (connector), C8 — приборный ввод (appliance inlet).
Поляризованный/неполяризованный вариант определяет механическую совместимость и ориентацию L/N.
При оценке “мощности” переходить к току и проверять нагрев (derating по условиям).
При признаках нагрева или люфта — замена шнура/ввода и проверка контакта под нагрузкой.
